Mobiles Umweltsensorsystem
für öffentliche Verkehrsmittel
Ab dem Jahr 2020 hat UnravelTEC ein mobiles Luftgüte-Sensorsystem für Straßenbahnen in die Prototypenphase gebracht, um die Daten der stationären Luftmessboxen zu erweitern. Das Projekt hatte zum Ziel, die Luftgüte entlang von Straßenbahnlinien für einen Zeitraum von einem Jahr zu messen.
Aktuelle Version
Im Laufe der Zeit hat sich das System ständig weiterentwickelt und ist derzeit wieder auf einer Straßenbahn in Graz unterwegs.

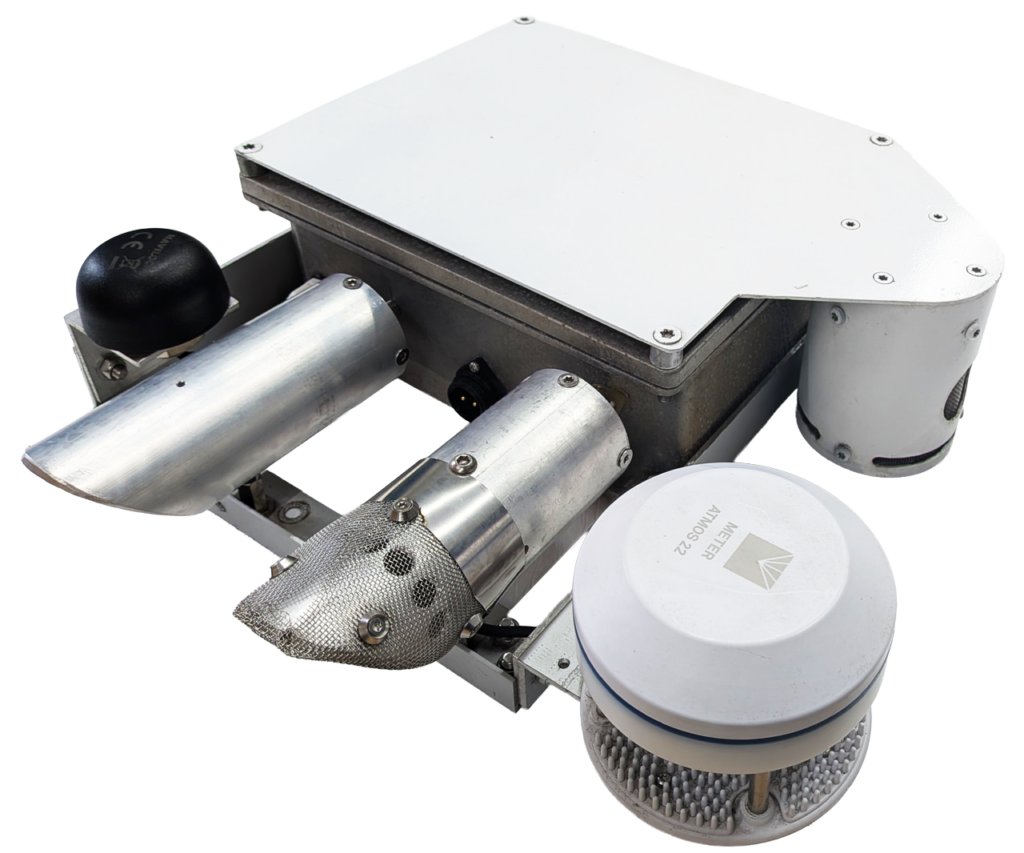

Alle Sensoren des stationären Umweltsensorsystems sind auch in einer mobilen Plattform zur Montage auf Fahrzeuge (z. B. ÖPNV-Busse und Bahnen) verfügbar.
Die Plattform erfasst kontinuierlich die Konzentration der Schadstoffe auf ihrer Route. Der Luftdruck, die Lufttemperatur und die relative Feuchte sowie die Werte von Feinstaub (PM-10, PM-2.5 und PM-1) und NO2 (Stickstoffdioxid) werden mit bis zu 10 Messungen pro Sekunde gemessen.
In Kooperation mit der TU Graz wurde eine Luftbremse entwickelt, mit der eine präzise Feinstaubmessung auch bei Bewegungen von bis zu 60 km/h sichergestellt werden kann.
Darüber hinaus liefert ein GNSS-System exakte Koordinaten von 10 Punkten pro Sekunde an.
Das mobile Sensorsystem wird mit 24 V vom Fahrzeug versorgt, und besitzt einen internen LiFePo-Akku, um Spannungsschwankungen (z. B. beim Start) zu buffern, und ein sauberes herunterfahren nach Fahrzeugstopp zu gewährleisten.
Die Bauweise entspricht IP65, alle Bauteile sind resistent gegen Streusalz-Korrosion.
Bauhöhe: 11 cm

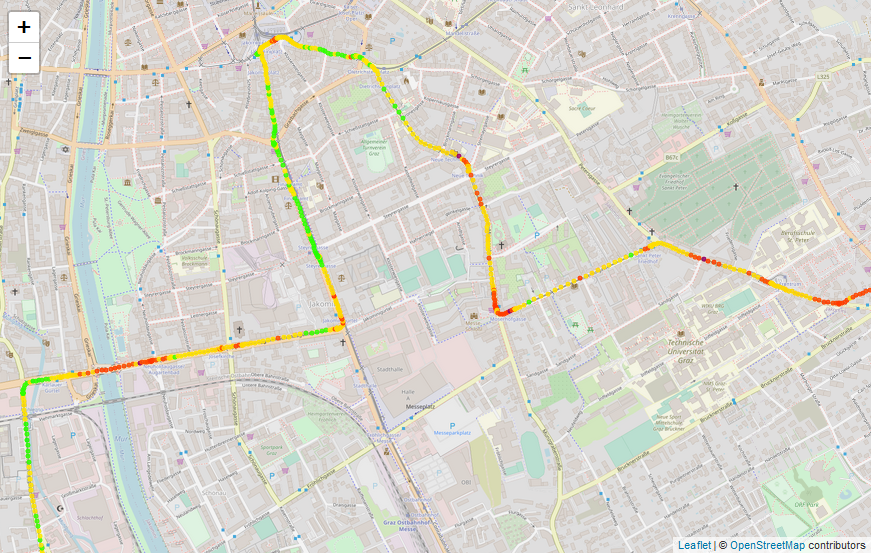

Kartendarstellung
In Entwicklung befindet sich das GUI (graphisches User-Interface), mit dem jetzt schon verschiedenste Darstellungen und Analysen der Daten möglich ist. Von einfachen Zeitreihendarstellungen in Kurvenform bis zu georeferenzierter Messwertdarstellung auf Karten ist Vieles schon umgesetzt und wird laufend erweitert. Selbstverständlich gibt es Download-Möglichkeiten für die Datenreihen, z.B. .CSV-Export um die Daten in Tabellenkalkulations- oder anderen Programmen weiterverarbeiten zu können. Auch Korrelationsplots und kombinierte Darstellungen, sowie animierte Analysen wird es in Zukunft geben.
UnravelTEC Datenschnittstellen
Die Messdaten können über diese Protokolle übertragen werden:
- MQTT, payload zB JSON, zB an Azure IoT Hub
- UL2 (Ultralight2)
- SNMP
- Export für Zeitserien-Datenbanken Influx oder Prometheus
- CSV-Export
Für die beste Datenkomprimierung und Sicherheit bietet UnravelTEC ein proprietäres Datenformat an, das bis zu 1x/Minute aktuelle Daten (oder historische bei Netzwerkausfall mit 30.000 Punkten/Paket) zu UnravelTEC-Servern über eine sichere, verschlüsselte Verbindung überträgt.

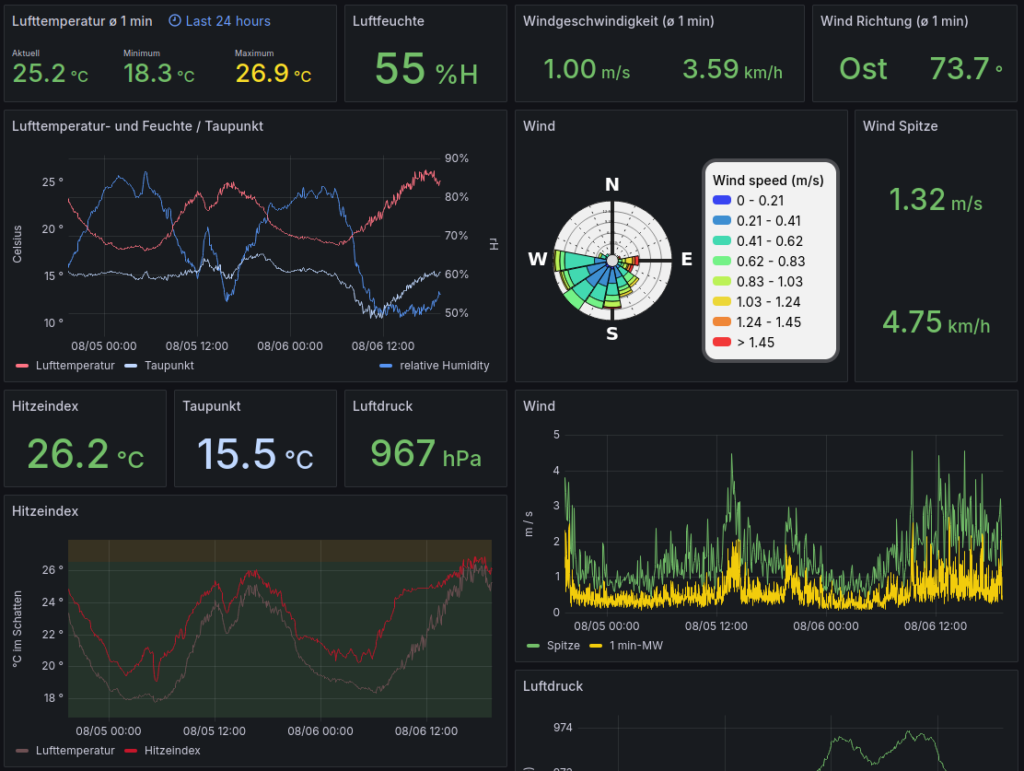

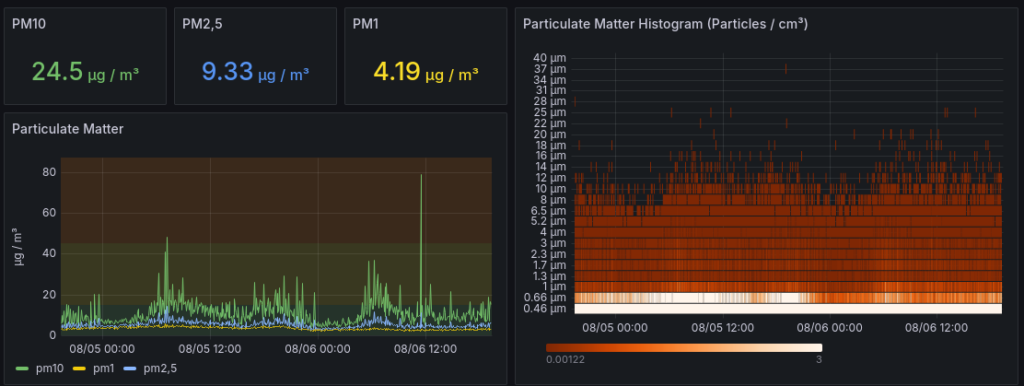

Datenportal
Auf UnravelTEC-Webservern ist es möglich, alle Mess- und Systemdaten spezifisch öffentlich freizugeben oder sie in passwortgeschütztem Bereich zu analysieren und herunterzuladen.
Individuelle Dashboards können auf Kundenwunsch erstellt und angepasst werden.
Gerne setzten wir einen Datenserver und Dashboard auf Kunden-Infrastruktur auf.
